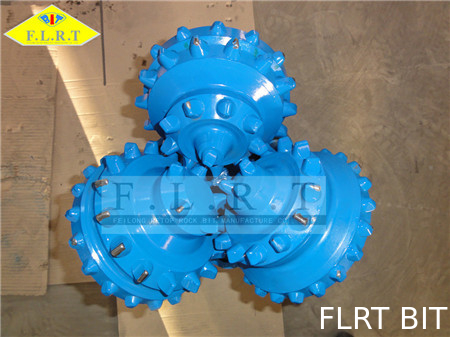

13 5/8 Inch Tricon Con lăn Bit Bảo vệ Máy đo gia cố ISO 9001 được phê duyệt

THÔNG SỐ KỸ THUẬT SẢN PHẨM

Kích thước bit: 13 5/8 inch (346.1mm)

IADC: 515

SERIES: FSG

Loại răng: (TCI) Chèn cacbua vonfram

Kết nối: 6 PIN PIN REG 5/8 inch

Vòi phun: ba vòi phun (phụ)

KÍCH THƯỚC CÓ S AVN

Từ 3 7/8 đến 36 inch

CÁC ĐẠI DIỆN KHOAN KHAI THÁC ĐỂ ÁP DỤNG

Biểu đồ trên biểu thị các kích thước và loại phổ biến có sẵn, chúng tôi sản xuất các kích thước và loại bit rock khác không xuất hiện trong danh sách này. Vui lòng liên hệ với chúng tôi để biết thêm thông tin.

THIẾT KẾ ROLLER CONE BIT CONE

Cả ba hình nón đều có hình dạng giống nhau ngoại trừ hình nón số 1 có điểm nhọn. Một trong những yếu tố cơ bản được quyết định, trong thiết kế của hình nón, là góc tạp chí hoặc góc ghim. Góc tạp chí được hình thành giữa trục của tạp chí và ngang. Vì cả ba hình nón khớp với nhau, góc nhật ký chỉ định đường viền bên ngoài của bit. Việc sử dụng một góc quá khổ làm tăng đường kính của hình nón và phù hợp nhất cho các bit hình thành mềm. Mặc dù điều này làm tăng kích thước hình nón, đầu đo phải được đưa vào bên trong để đảm bảo bit khoan lỗ khoan.

Một yếu tố quan trọng ảnh hưởng đến góc tạp chí là mức độ chia lưới hoặc xen kẽ (tức là khoảng cách mà các răng của một hình nón kéo dài vào các rãnh của hình kia). Số lượng interfit ảnh hưởng đến một số khía cạnh của thiết kế bit.

1. Nó cho phép tăng không gian cho chiều sâu răng, nhiều không gian hơn cho vòng bi và độ dày hình nón lớn hơn
2. Nó cho phép làm sạch cơ học các rãnh, do đó giúp ngăn ngừa bóng bit
3. Nó cung cấp không gian cho một hình nón kéo dài qua tâm lỗ để ngăn các hiệu ứng coring
4. Nó giúp hành động cắt của hình nón bằng cách tăng độ trượt của hình nón.
